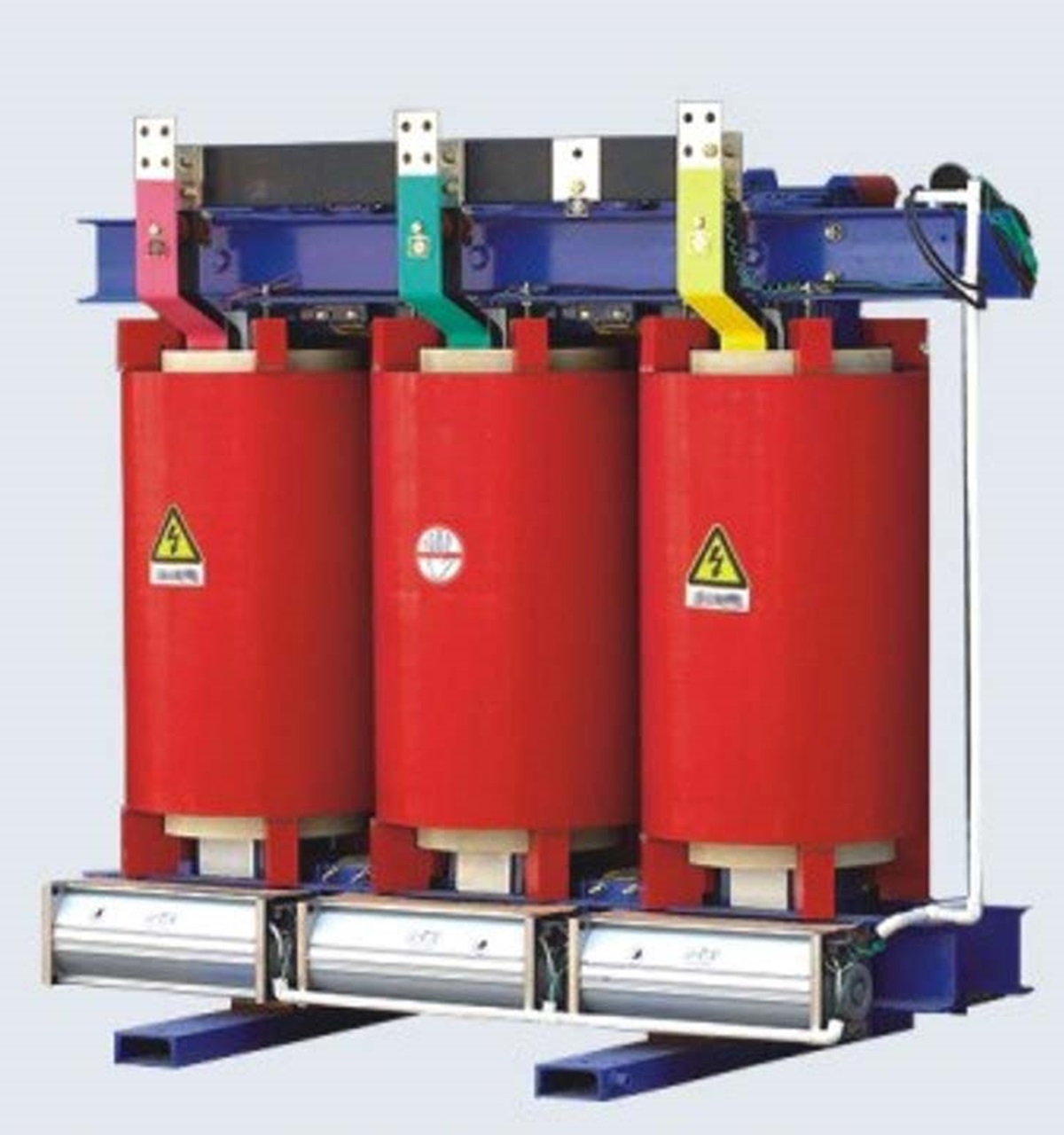

Сухой трансформатор ТСЛ/1250/10/0.4/Dy-h11/IP00/AL с литой изоляцией

Описание

Технические характеристики сухого трансформатора с литой изоляцией ТСЛ/1250/10/0.4/D/Yн-11/IP00/Al

•Тип: ТСЛ (трехфазный, сухого типа , с литой изоляцией)

•Концепция конструкции: Стержневой

•Номинальная мощность, кВа: 1250

•Номинальное напряжение на стороне ВН, кВ: 10

•Номинальное напряжение на стороне НН, кВ: 0.4

•Материал обмотки: Алюминий

•Напряжение короткого замыкания Uкз(%) ± 10%: 6

•Частота питающей сети, Гц: 50

•Степень защиты кожуха (корпус): IP00

•Класс нагревостойкости изоляции: F(155°C)

•Переключение без возбуждения (ПБВ), %: ±2х2,5

•Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)

•Уровень шума дB(A): Менее 70

•Охлаждение: Естественное С (AN/AF)

•Высота установки над уровнем моря, м: До 1000

•Потери холостого хода (120°C) ± 15%, Вт: 2090

•Потери короткого замыкания (120°C) ± 10%, Вт: 9690

•Ток lхх, % ±30%: 0,9 •Габариты трансформатора, мм: 1380*1030*1171

•Колея колес (или опор), мм: 820*970

•Вес трансформатора без кожуха ± 10%, кг: 2420

•Климатическое исполнение: УЗ или УХЛ3

•Тип вывода ВН и НН: Шина

•Материал выводов НН: алюминий, либо медь

* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

Типовая комплектация ТСЛ/1250/10/0.4/D/Yн-11/IP00/Al:

•Трансформатор;

•Транспортные колёса - ролики;

•Паспорт на трансформатор (с заключением ОТК);

•Сертификат сейсмостойкости (до 9 баллов);

•Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность».

•Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3-4шт) выполняющий роль шкафа тепловой защиты.

•Вентиляторы 4 шт.

•Комплект эксплуатационной документации на блок температурного контроля.

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.

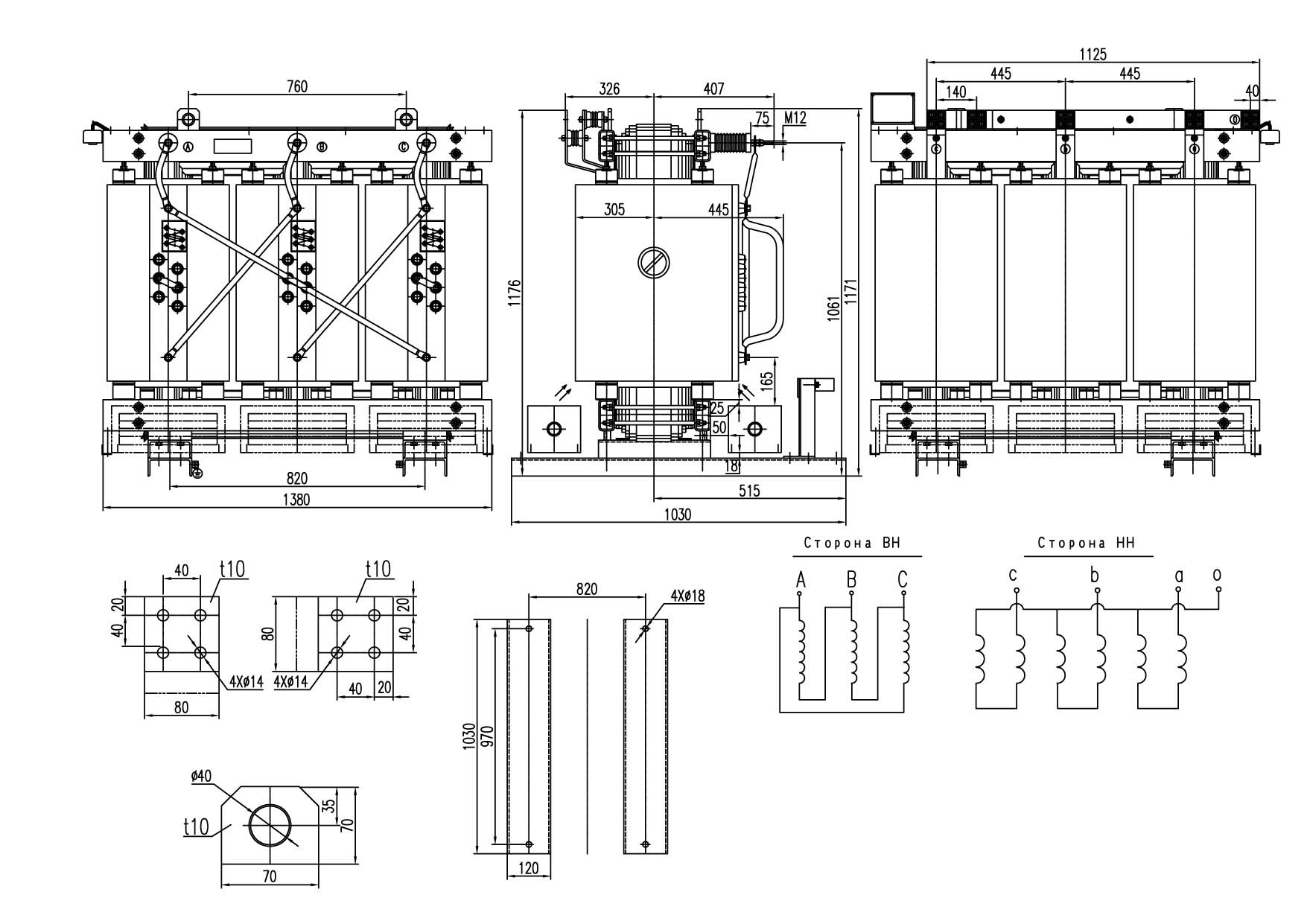

Чертеж сухого трансформатора 1250 ква дан в описании.

Наличие товара уточняйте у менеджера. Срок изготовления трансформаторов на заказ от 14 до 60 календарных дней.
