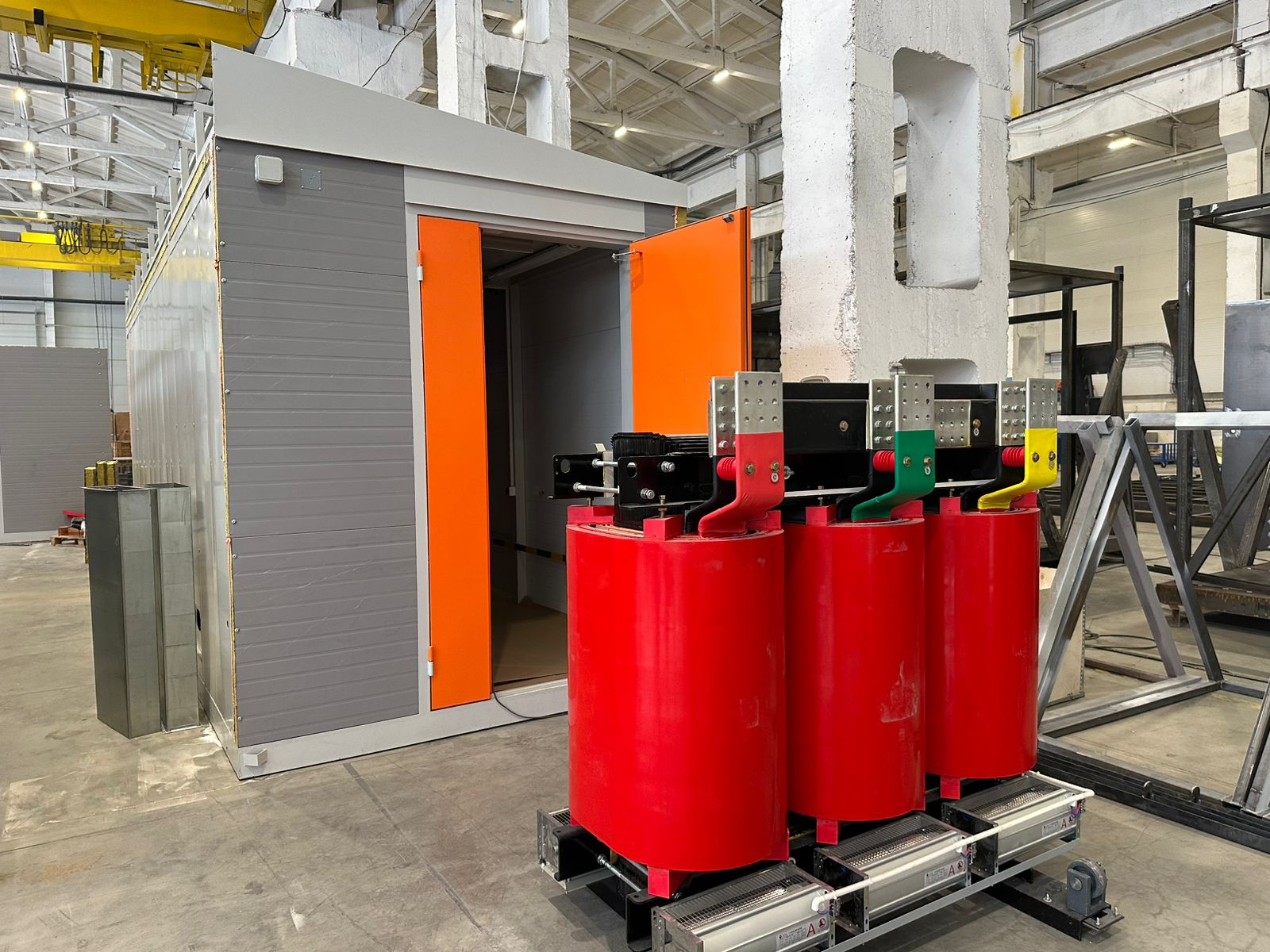

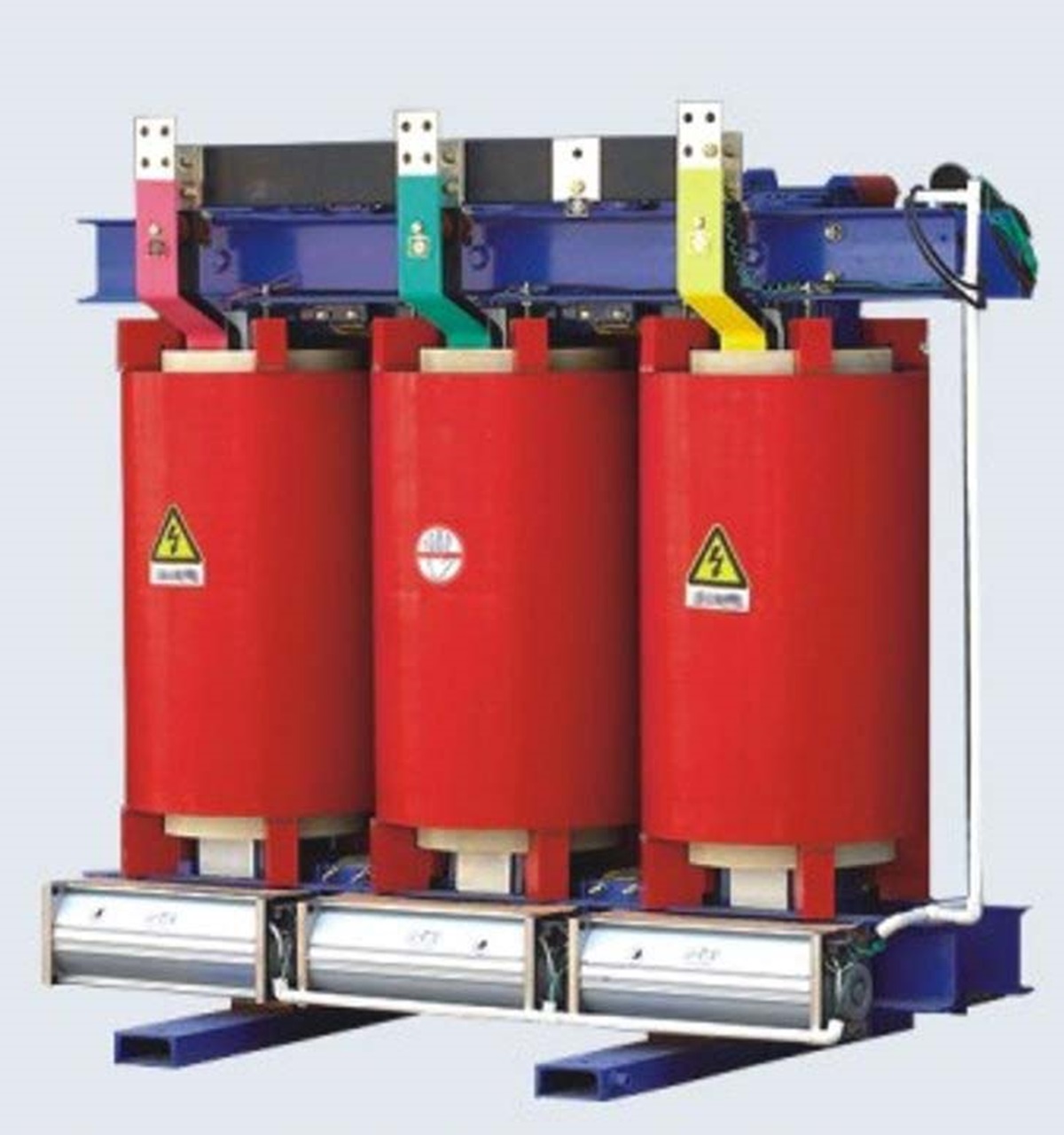

Сухой трансформатор ТСЛ/4000/10/0.4/D/Yн-11/IP00/Al с литой изоляцией

Описание

Характеристики трансформатора сухого типа: ТСЛ/4000/10/0.4/D/Yн-11/IP00/Al с литой изоляцией:

•Тип: ТСЛ (трехфазный, сухого типа с литой изоляцией)

•Концепция конструкции: Стержневой

•Номинальная мощность, кВа: 4000

•Номинальное напряжение на стороне ВН, кВ: 10

•Номинальное напряжение на стороне НН, кВ: 0.4

•Материал обмотки: Алюминий

•Напряжение короткого замыкания Uкз(%) ± 10%: 8

•Частота питающей сети, Гц: 50

•Степень защиты кожуха (корпус): IP00

•Класс нагревостойкости изоляции: F(155°C)

•Переключение без возбуждения (ПБВ), %: ±2х2,5

•Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)

•Уровень шума дB(A): 70

•Охлаждение: Естественное С(AN/AF)

•Высота установки над уровнем моря, м: До 1000

•Потери холостого хода (120°C) ± 15%, Вт: 5500

•Потери короткого замыкания (120°C) ± 10%, Вт: 31100

•Ток lхх, % ±30%: 0,75

•Габариты трансформатора, мм: 1860*1420*1741

•Колея колес (или опор), мм: 1070*1360

•Вес трансформатора без кожуха ± 10%, кг: 6460

•Климатическое исполнение: УХЛЗ - неотапливаемые помещения с возможной конденсацией

•Тип вывода ВН НН: Шина

* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

Типовая комплектация трансформатора сухого типа с литой изоляцией:

•Трансформатор

•Транспортные колёса - ролики

•Паспорт на трансформатор (с заключением ОТК)

•Сертификат сейсмостойкости (до 9 баллов)

•Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность»

•Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3-4 шт) выполняющий роль шкафа тепловой защиты

•Вентиляторы 6 шт.

•Комплект эксплуатационной документации на блок температурного контроля.

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.

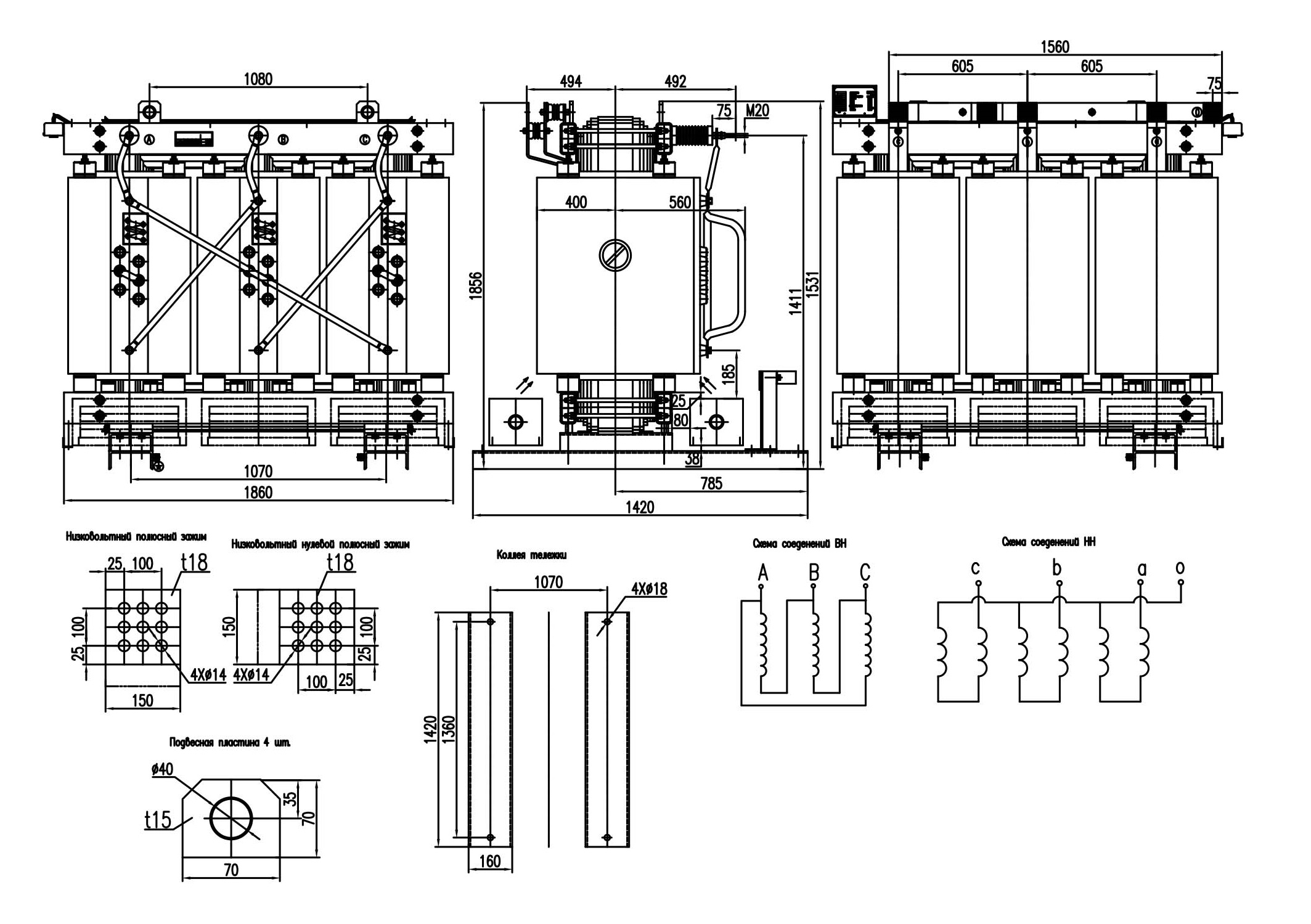

Чертеж сухого трансформатора ТСЛ 4000 ква с литой изоляцией прилагается. Купить сухой трансформатор 4000 ква с литой изоляцией у производителя Востокэнерготранс.
