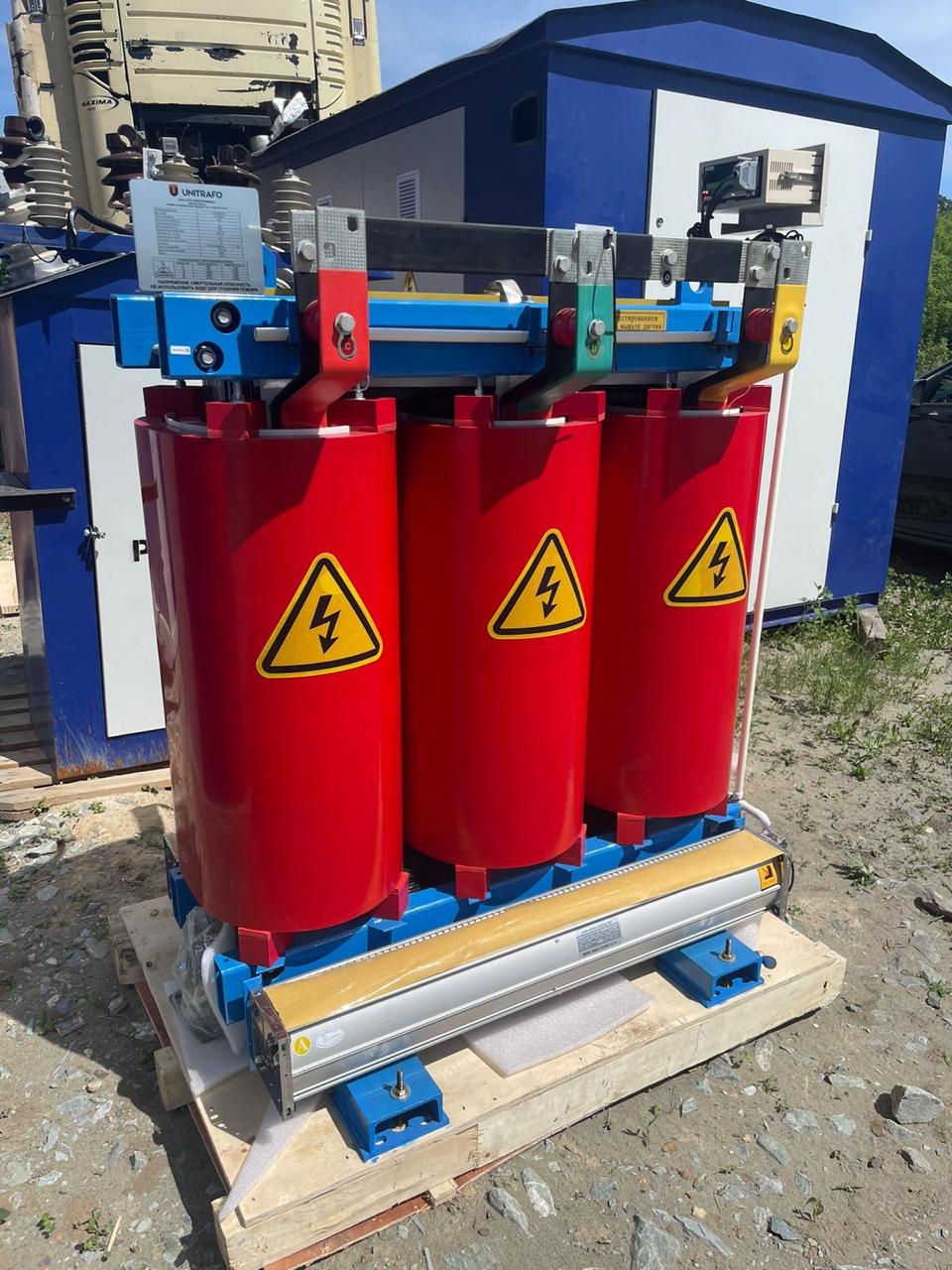

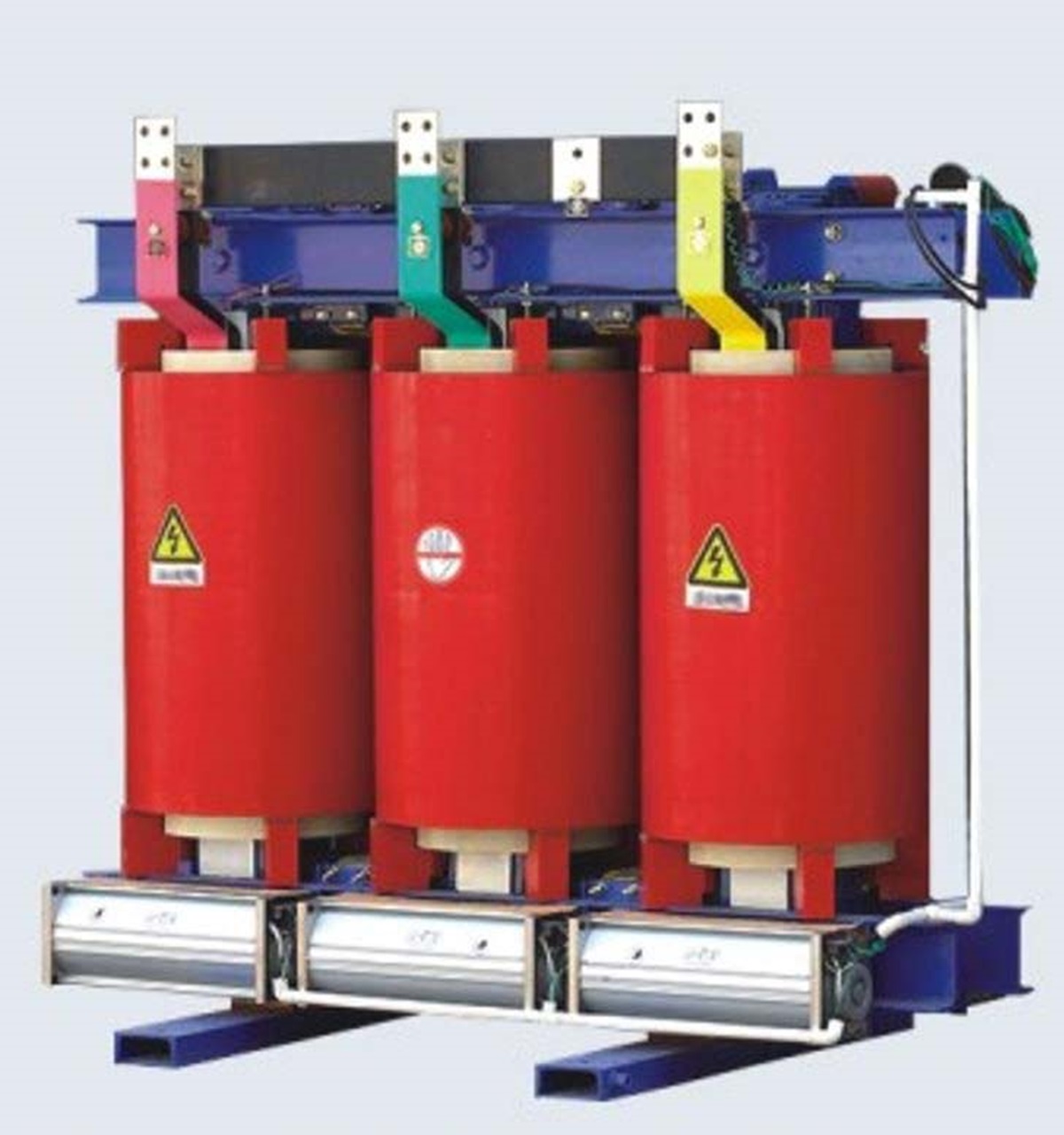

Сухой трансформатор ТСЛ/630/10/0.4/dy-1h1/IP00/AL с литой изоляцией

Описание

Характеристики трансформатора сухого с литой изоляцией 630 квА:

Тип: ТСЛ (трехфазный, сухого типа с литой изоляцией).

Концепция конструкции: Стержневой

Номинальная мощность, кВа: 630

Номинальное напряжение на стороне ВН, кВ: 10

Номинальное напряжение на стороне НН, кВ: 0.4

Материал обмотки: Алюминий

Напряжение короткого замыкания Uкз (%) ± 10%: 6

Частота питающей сети, Гц: 50

Степень защиты кожуха (корпус): IP00

Класс нагревостойкости изоляции: F (155°C)

Переключение без возбуждения (ПБВ), %: ±2×2,5

Схема и группа соединения обмоток: DYн-11

Уровень шума дB (A): Менее 70

Охлаждение: Естественное AN/AF

Высота установки над уровнем моря, м: до 1000

Потери холостого хода(120°C) ± 15%, Вт: 1300

Потери короткого замыкания (120°C) ± 10%, Вт: 5960

Габариты трансформатора, мм: 1240*970*1016

Колея колес (или опор), мм: 660*910

Вес трансформатора без кожуха ± 10%, кг: 1475

Климатическое исполнение: УЗ

Тип вывода ВН: Шина

* — Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

Типовая комплектация:

Вентиляторы 2 шт.

Трансформатор.

Транспортные колёса — ролики.

Паспорт на трансформатор (с данными протокола испытаний независимой лаборатории).

Сертификат сейсмостойкости (до 9 баллов).

Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность».

Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3-4 шт) выполняющий роль шкафа теплового контроля.

Комплект эксплуатационной документации на блок температурного контроля.

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.

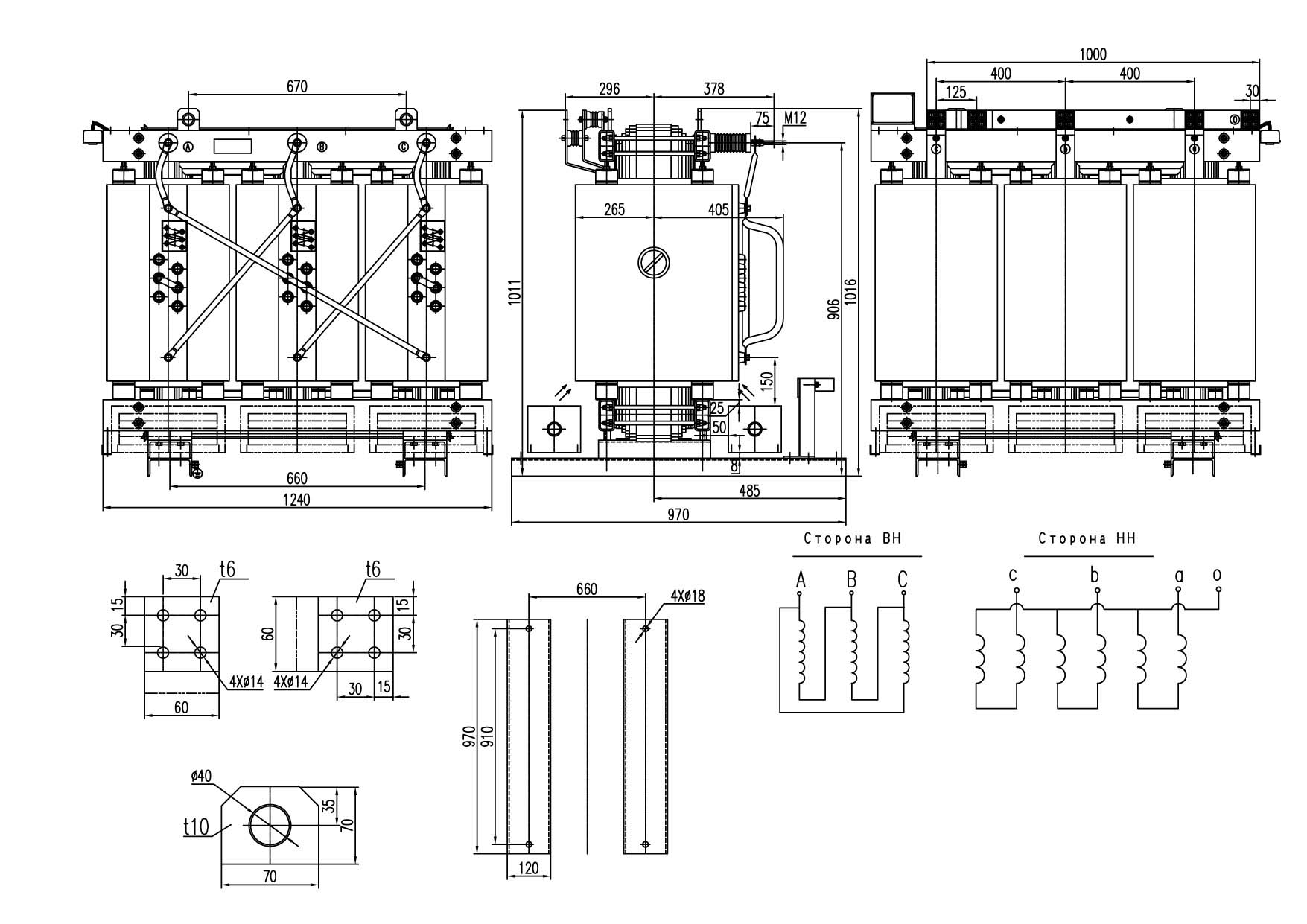

Чертеж сухого трансформатора ТСЛ 630 ква с литой изоляцией прилагается Купить сухой трансформатор 630 ква с литой изоляцией у производителя Востокэнерготранс
