Трансформатор сухой ТСЗЛ/1000/10/0.4/D/Yн-11/IP31/AL с литой изоляцией

Описание

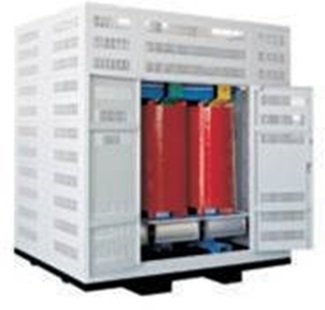

Трансформатор сухого типа с литой изоляцией ТСЗЛ/1000/10/0.4/D/Yн-11/IP31/Al

Характеристики трансформатора ТСЗЛ/1000/10/0.4/D/Yн-11/IP31/Al

•Тип: ТСЗЛ (трехфазный, сухого типа , защищённый с литой изоляцией)

•Концепция конструкции: Стержневой;

•Номинальная мощность, кВа: 1000;

•Номинальное напряжение на стороне ВН, кВ: 10;

•Номинальное напряжение на стороне НН, кВ: 0.4;

•Материал обмотки: Алюминий;

•Напряжение короткого замыкания Uкз(%) ± 10%: 6;

•Частота питающей сети, Гц: 50;

•Степень защиты кожуха (корпус): IP31;

•Класс нагревостойкости изоляции: F(155°C);

•Переключение без возбуждения (ПБВ), %: ±2х2,5;

•Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда);

•Уровень шума дB(A): Менее 70;

•Охлаждение: Естественное С(AN/AF);

•Высота установки над уровнем моря, м: До 1000;

•Потери холостого хода (120°C) ± 15%, Вт: 1770;

•Потери короткого замыкания (120°C) ± 10%, Вт: 8130;

•Габариты трансформатора, мм: 1350*1010*1101;

Колея колес (или опор), мм: 820*950;

•Вес трансформатора без кожуха ± 10%, кг: 2090;

•Климатическое исполнение: УЗ - умеренный климат в закрытых помещениях с вентиляцией;

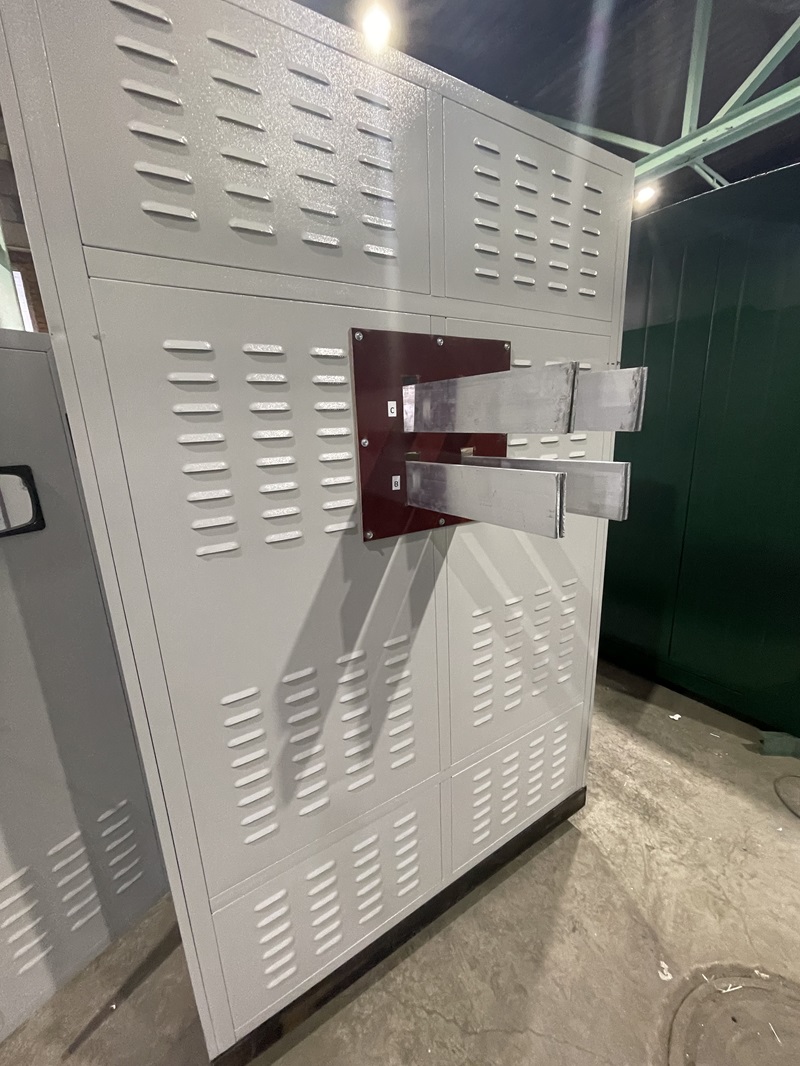

•Тип вывода ВН и НН: Шина, либо Кабель;

•Расположение выводов ВН: по согласованию с заказчиком;

•Расположение выводов НН: по согласованию с заказчиком;

•Материал выводов НН: алюминий, либо медь;

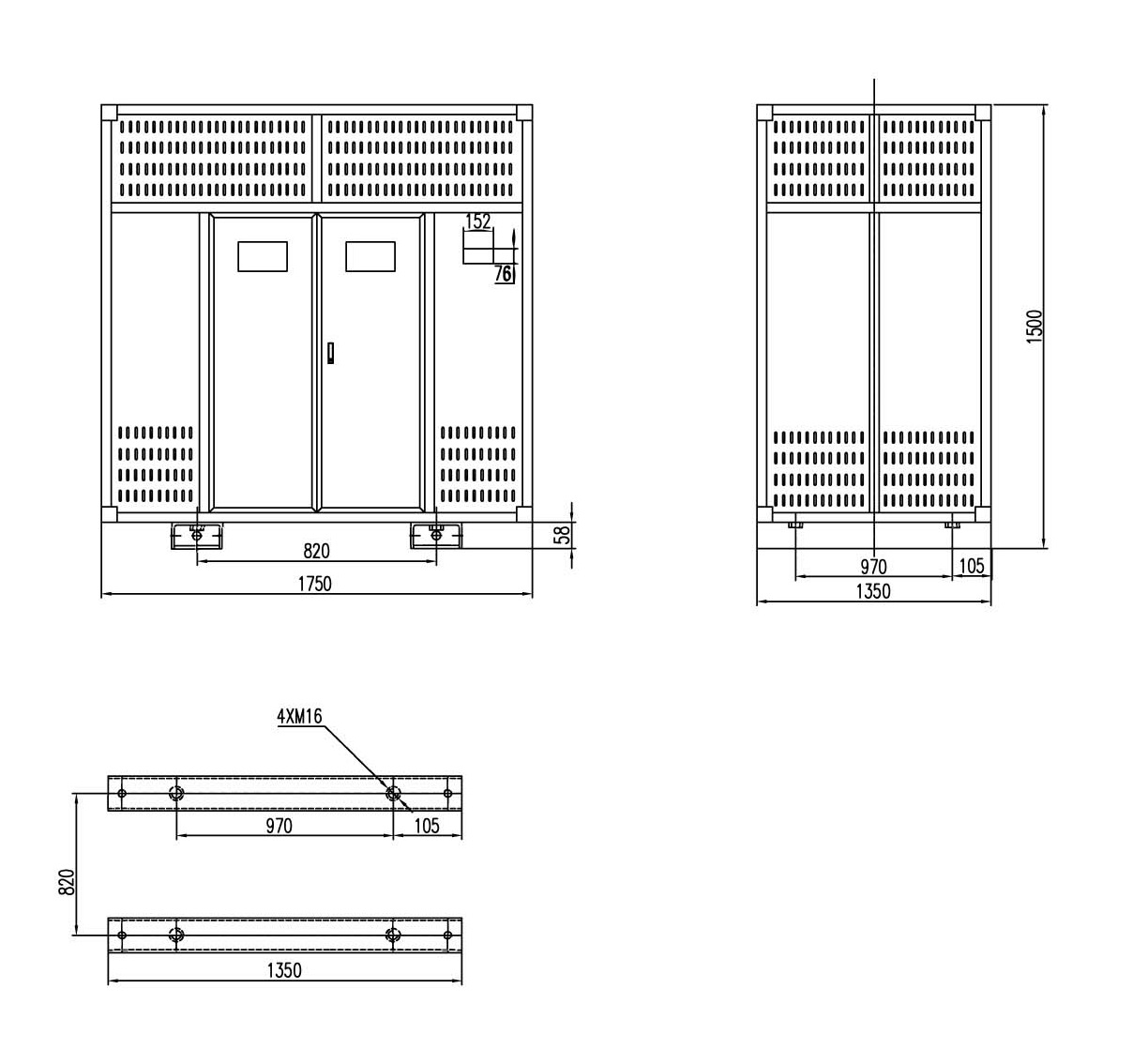

•Габариты кожуха: 1700*1350*1500 мм;

•Вес трансформатора с кожухом ± 10%, кг: 2270;

* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

Комплектация трансформатора сухого типа с литой изоляцией ТСЗЛ/1000/10/0.4:

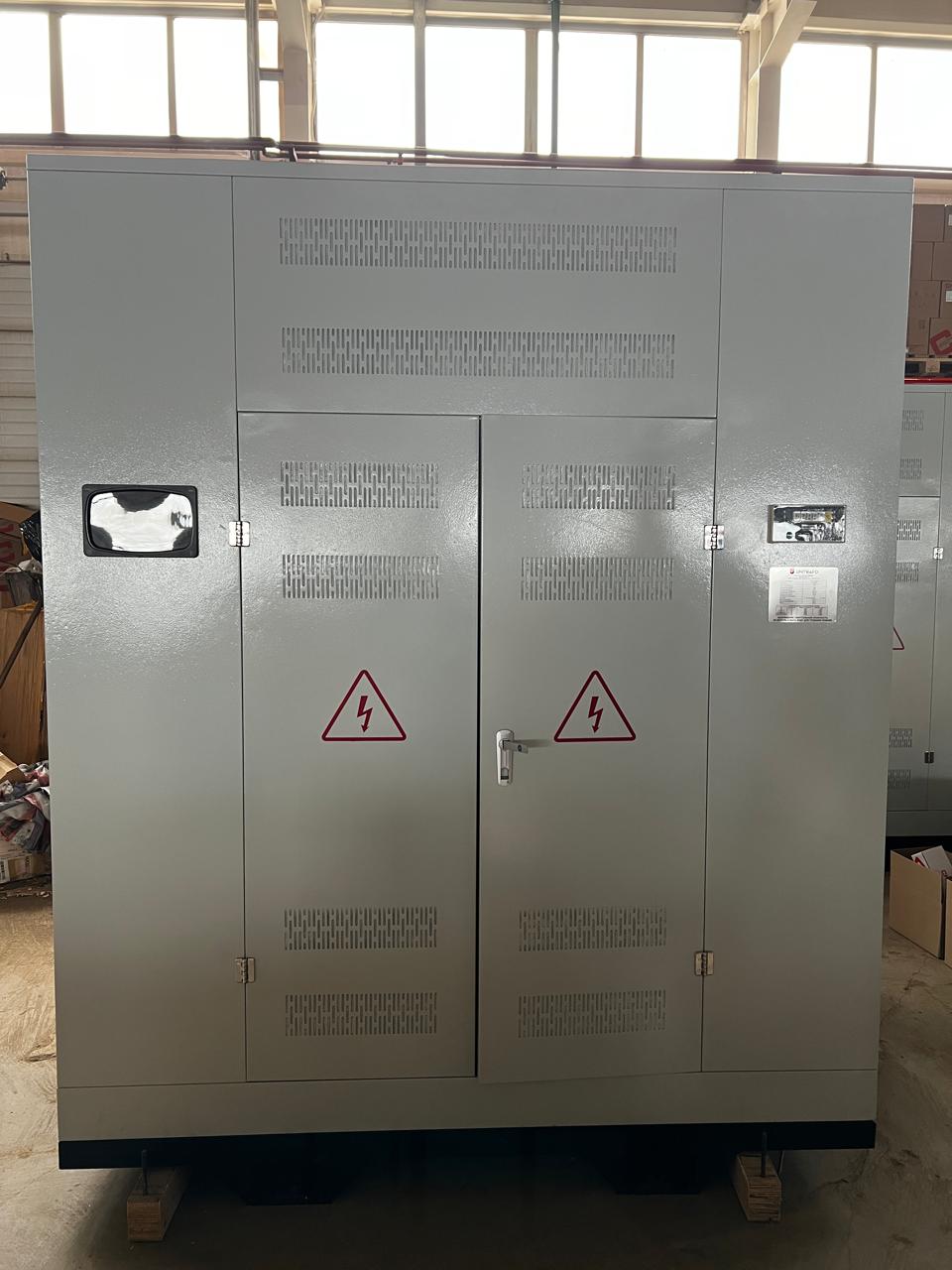

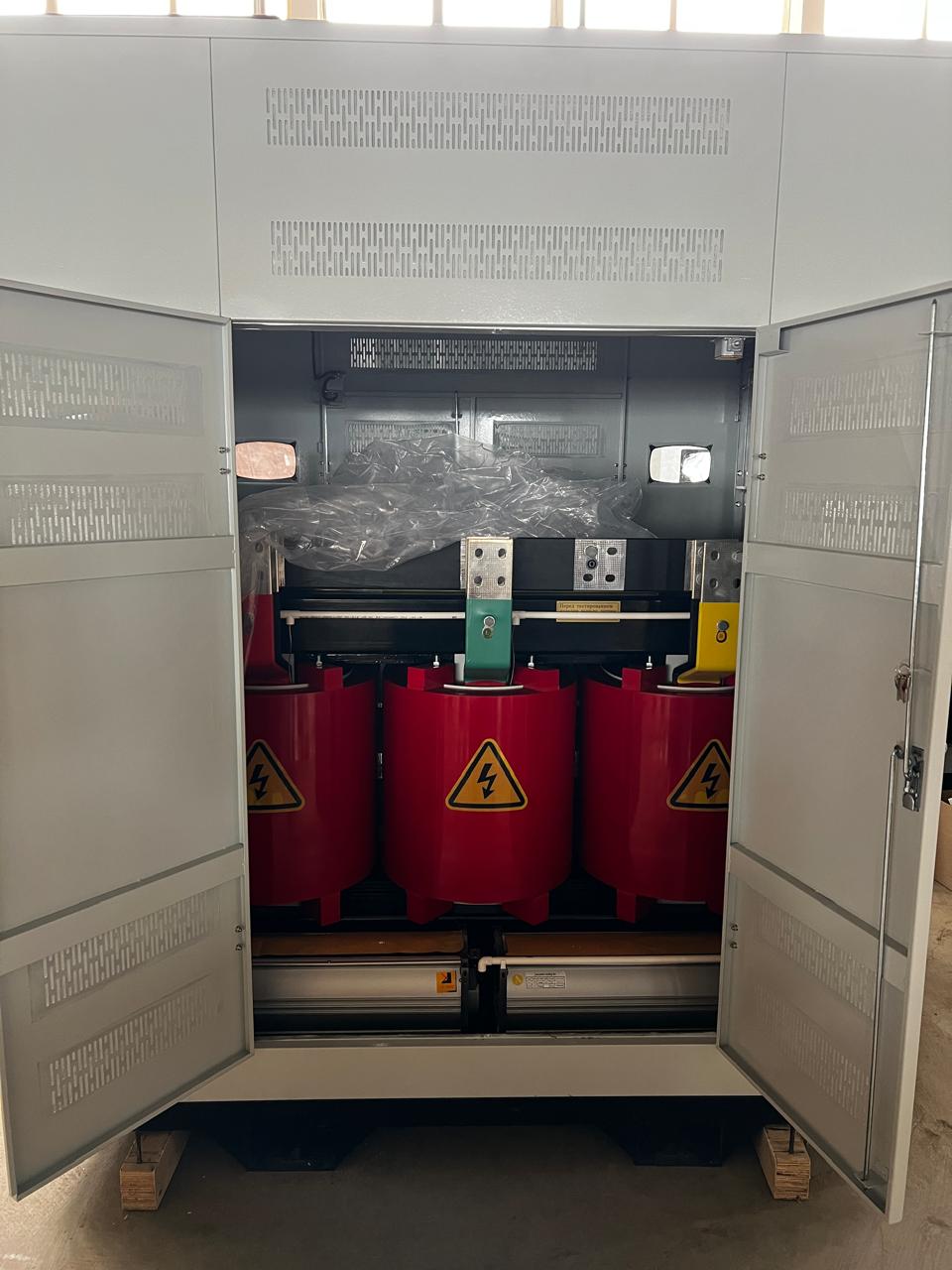

•Трансформатор в кожухе;

•Транспортные колёса - ролики;

•Паспорт на трансформатор (с заключением ОТК);

•Сертификат сейсмостойкости (до 9 баллов);

•Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность»;

•Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3 -4 шт) выполняющий роль шкафа теплового контроля;

•Вентиляторы;

•Комплект эксплуатационной документации на блок температурного контроля;

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.

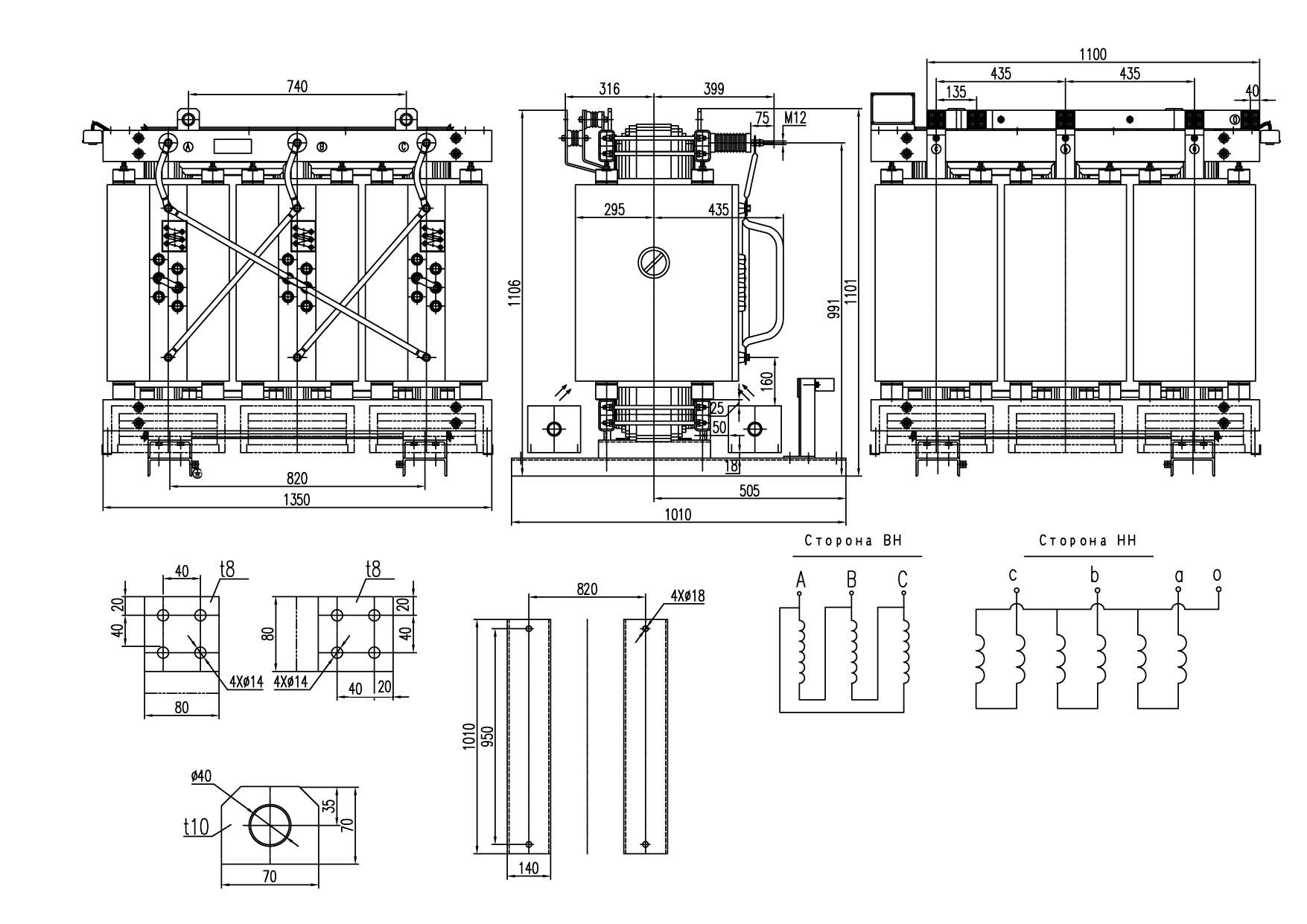

Чертеж сухого трансформатора ТСЗЛ 1000 ква с литой изоляцией прилагается.

Купить сухой трансформатор 1000 ква с литой изоляцией у производителя Востокэнерготранс.

Работа напрямую с производителем вы покупаете надежный и высокотехнологичный товар, а так же значительно экономите на покупке.
