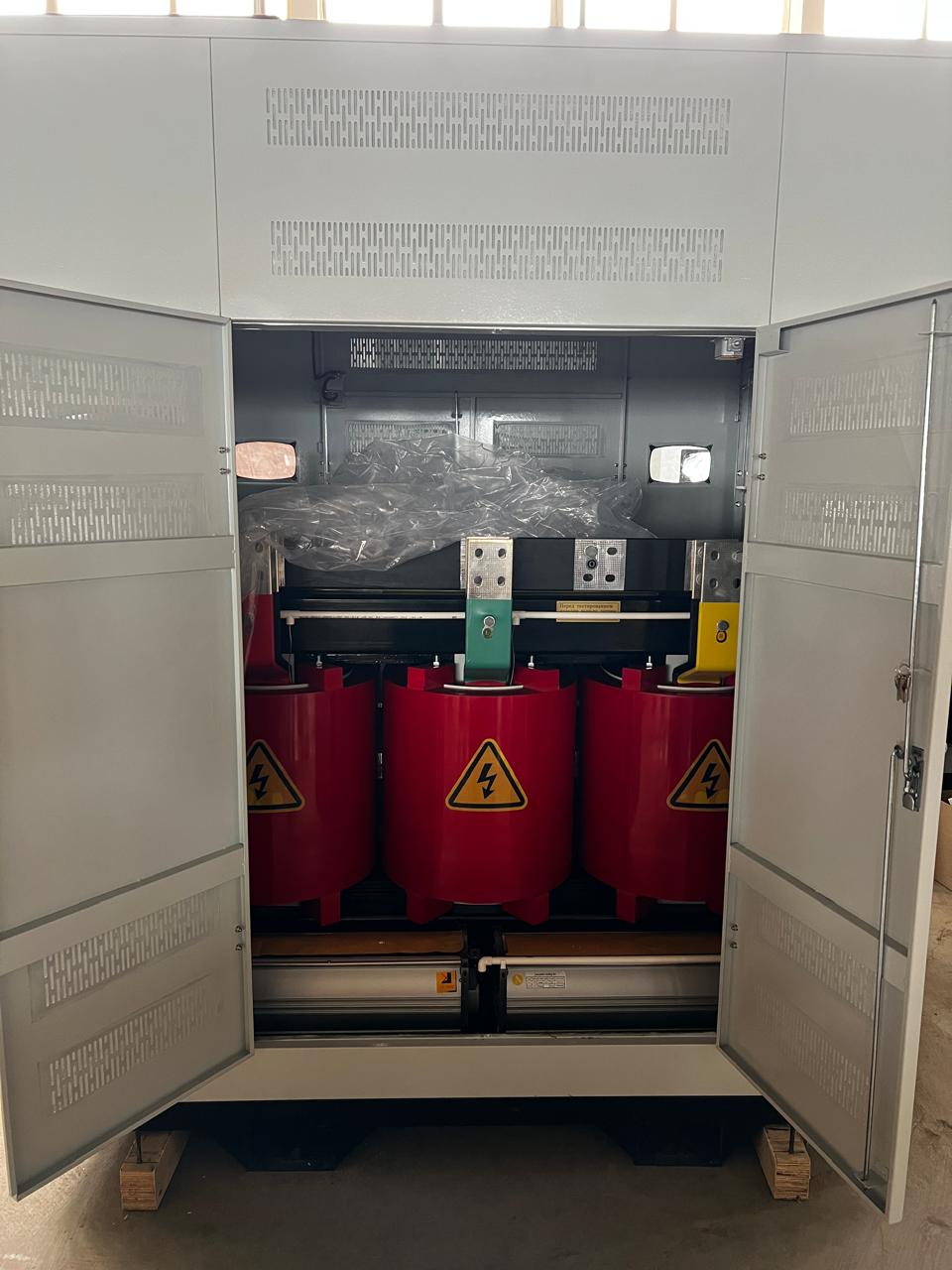

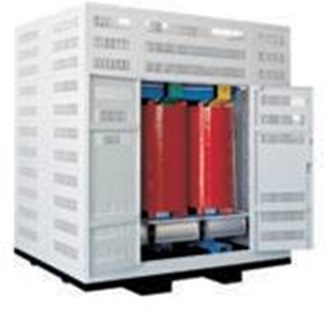

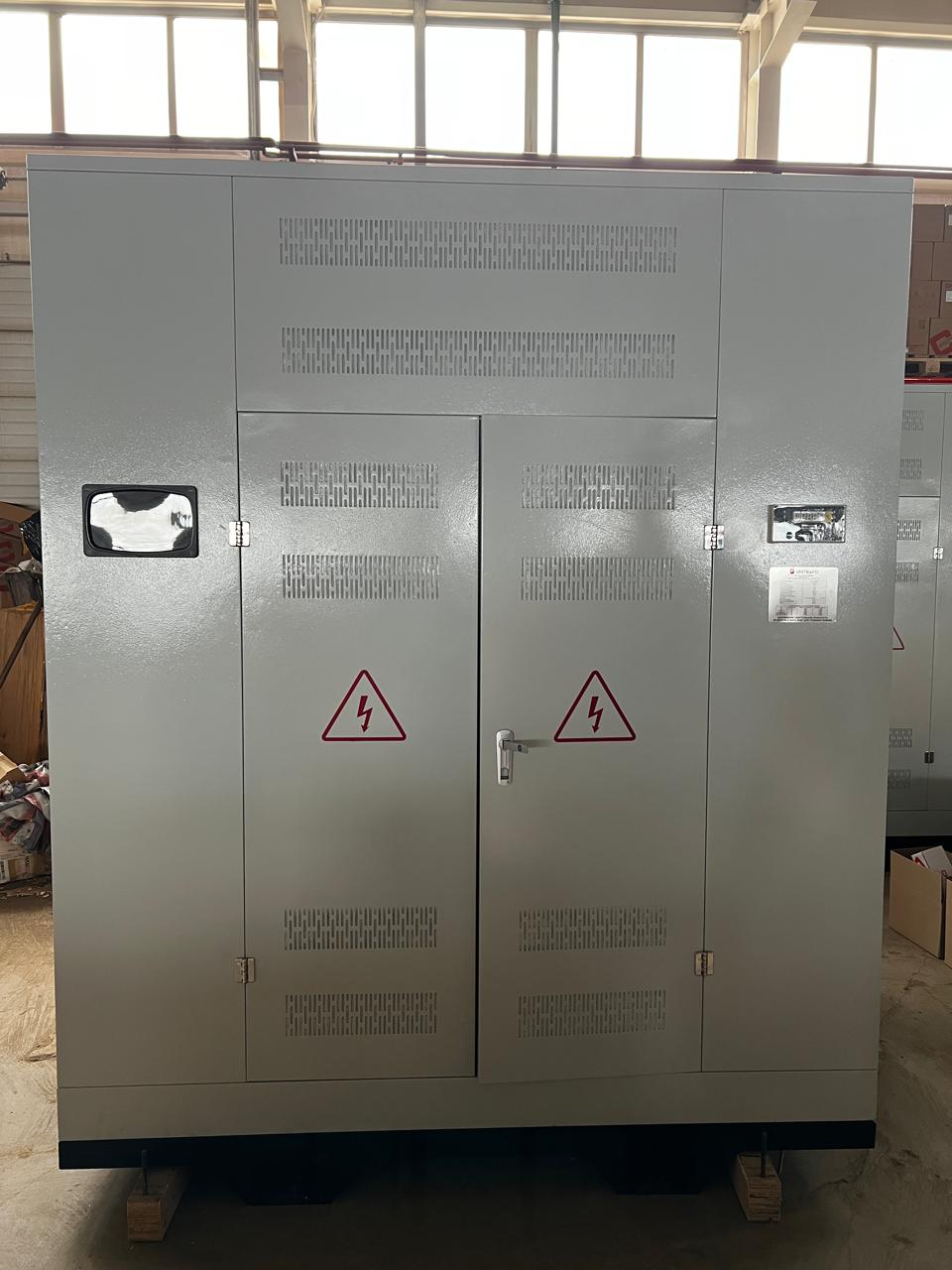

Трансформатор сухой ТСЗЛ/1600/10/0.4/Dy-h11/IP31/AL с литой изоляцией

Описание

Работа напрямую с производителем вы покупаете надежный и высокотехнологичный товар, а так же значительно экономите на покупке.

Характеристики трансформатора сухого типа с литой изоляцией: ТСЗЛ/1600/10/0.4/D/Yн-11/IP31/AL

•Тип: ТСЗЛ (трехфазный, сухого типа , защищённый с литой изоляцией).

•Концепция конструкции: Стержневой

•Номинальная мощность, кВа: 1600

•Номинальное напряжение на стороне ВН, кВ: 10

•Номинальное напряжение на стороне НН, кВ: 0.4

•Материал обмотки: Алюминий

•Напряжение короткого замыкания Uкз(%) ± 10%: 6

•Частота питающей сети, Гц: 50

•Степень защиты кожуха (корпус): IP31

•Класс нагревостойкости изоляции: F(155°C)

•Переключение без возбуждения (ПБВ), %: ±2х2,5

•Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)

•Уровень шума дB(A): Менее 70

•Охлаждение: Естественное С (AN/AF)

•Высота установки над уровнем моря, м: До 1000

•Потери холостого хода (120°C) ± 15%, Вт: 2450

•Потери короткого замыкания (120°C) ± 10%, Вт: 11730

•Габариты трансформатора, мм: 1460*1070*1246

•Колея колес (или опор), мм: 820*1010

•Вес трансформатора без кожуха ± 10%, кг: 2955

•Климатическое исполнение: УЗ - умеренный климат в закрытых помещениях с вентиляцией

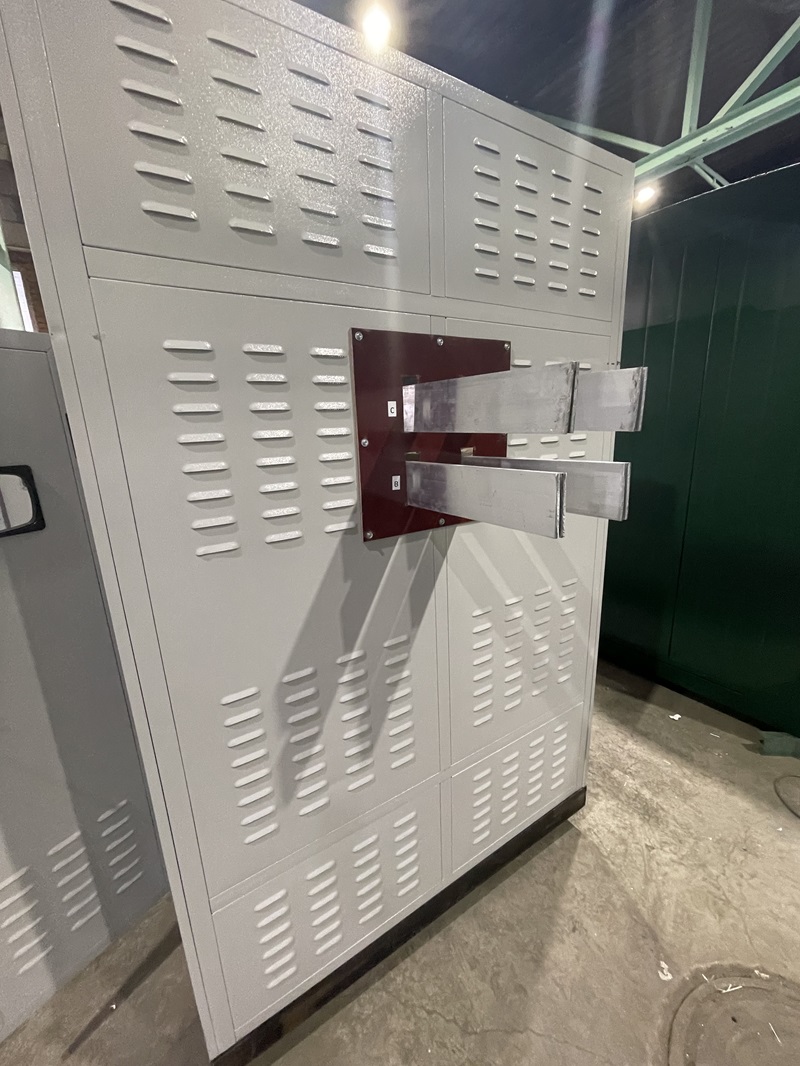

•Тип вывода ВН и НН: Шина, либо Кабель

•Расположение выводов ВН: по согласованию с заказчиком

•Расположение выводов НН: по согласованию с заказчиком

•Материал выводов НН: алюминий, либо медь •

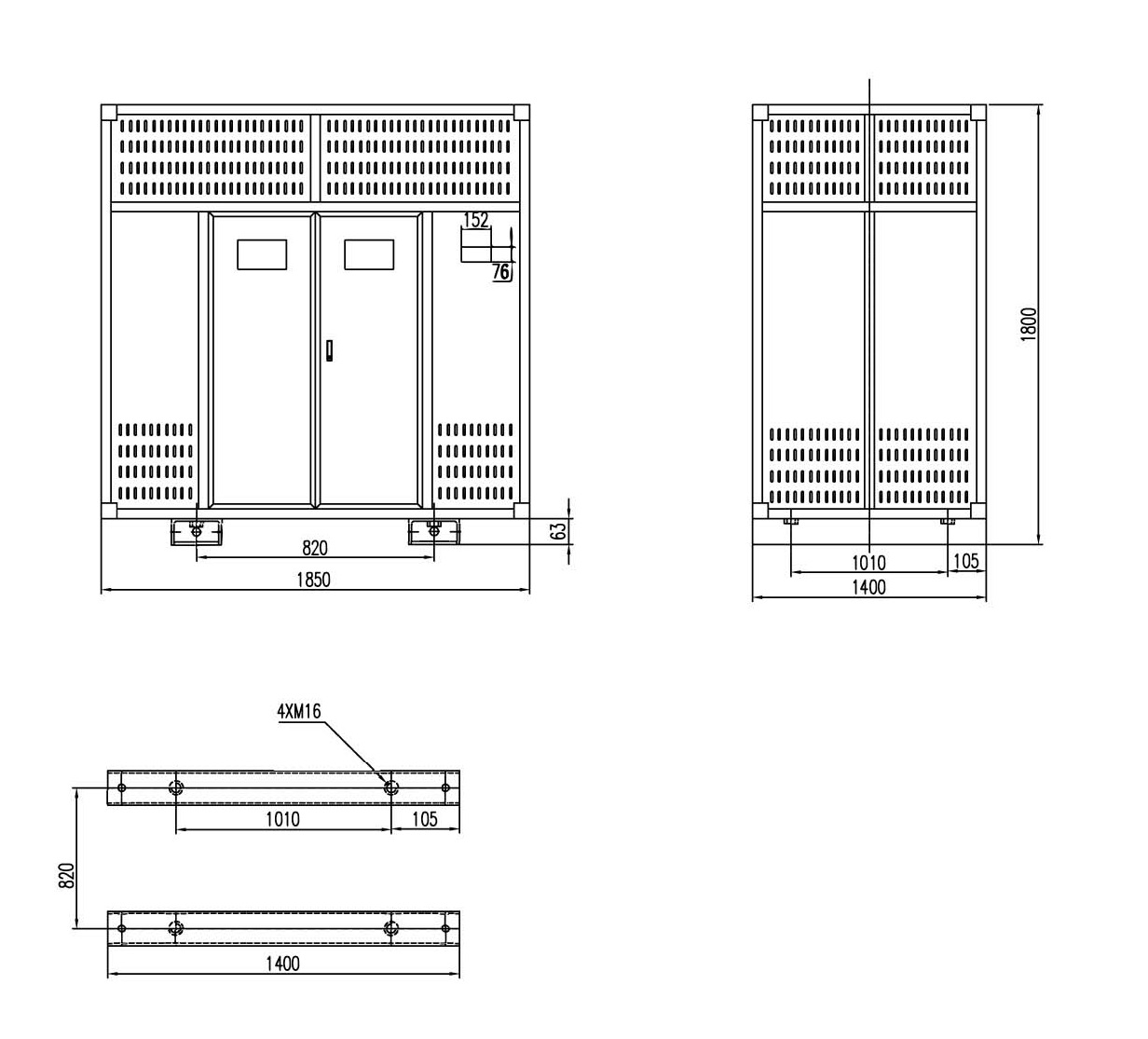

Габариты кожуха: 1850*1400*1800 мм

•Вес трансформатора с кожухом ± 10%, кг: 3155

* - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.

Типовая комплектация:

•Трансформатор

•Транспортные колёса - ролики

•Паспорт на трансформатор (с заключением ОТК)

•Сертификат сейсмостойкости (до 9 баллов)

•Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность»

•Цифровой блок температурного контроля BWDK с терморегулятором и датчиком температуры обмоток (3-4 шт) выполняющий роль шкафа теплового контроля

•Вентиляторы.

•Комплект эксплуатационной документации на блок температурного контроля.

Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.

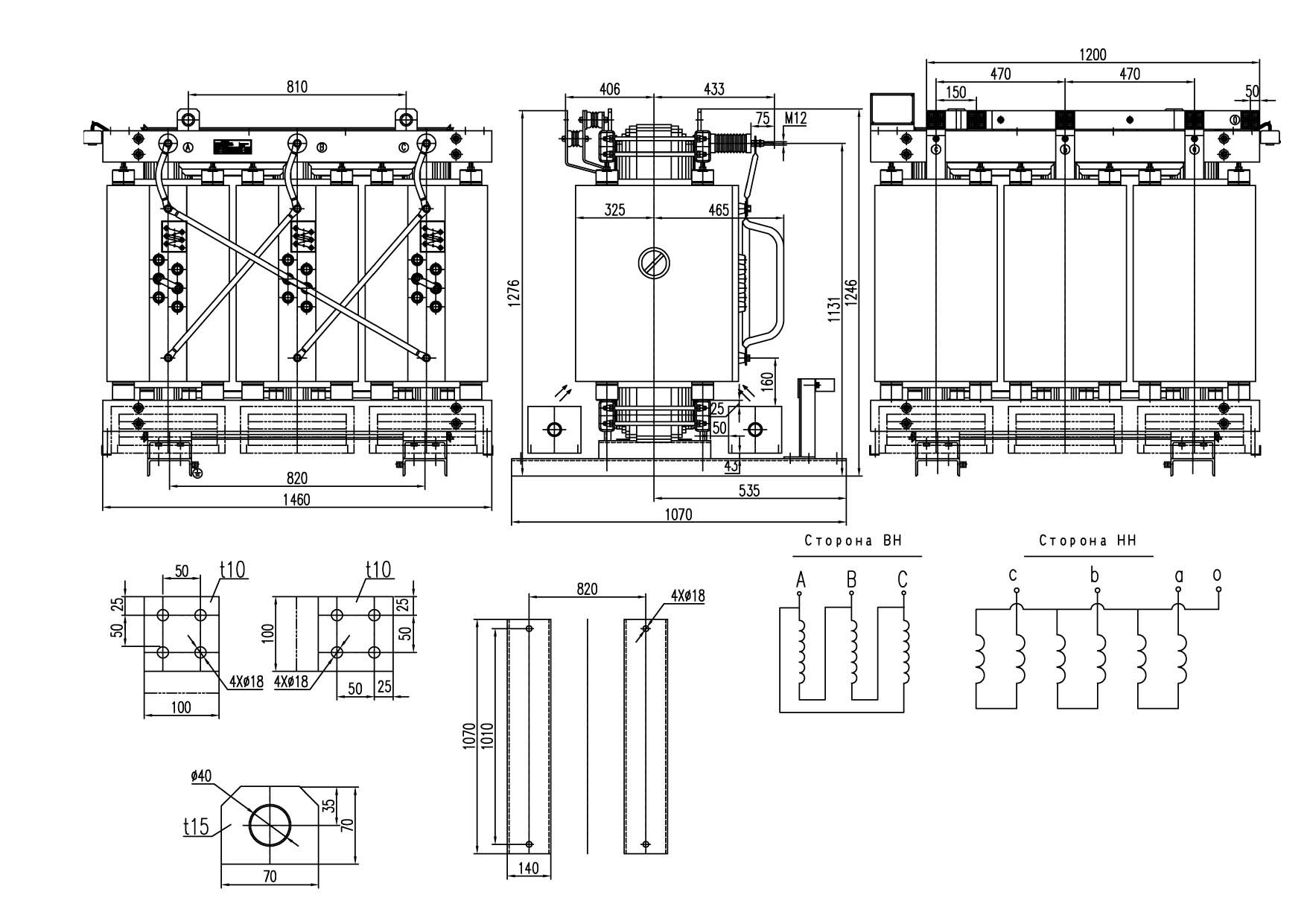

Чертеж сухого трансформатора 1600 ква дан в описании.

Наличие товара уточняйте у менеджера Чертеж сухого трансформатора ТСЗЛ 1600 ква с литой изоляцией прилагается. Купить сухой трансформатор 1600 ква с литой изоляцией у производителя Востокэнерготранс
